东莞市辰源喷雾净化科技有限公司生产的燕尾槽式喷嘴（常称燕尾扇形 / 鸠尾榫喷嘴）是连轧机

轧辊冷却、乳化液喷淋与润滑段的主流喷嘴，核心是燕尾槽定位 + 扇形射流，安装准、换得快、

分布匀、抗堵塞。

一、结构与安装工艺 结构特征：辰源的此款喷嘴尾部带燕尾槽（鸠尾榫），与集管焊座 / 螺母卡槽精准配合；内置

抛物线流道，出口为扇形缝隙，带固定偏转角（常见 25°/30°）。 安装步骤： 集管预制：在冷却梁 / 集管上按 70–90mm 间距焊接专用燕尾焊座，凹槽与管轴平行，保证喷

射侧倾角固定。

喷嘴对位：喷嘴燕尾槽对准焊座卡槽推入，自动定心防转，无需人工调角度。 锁紧固定：用防松螺母锁紧，仅换喷嘴头，无需拆整根集管。 排布规范：上下轧辊对称布置；进口侧 2 排（25°+30° 偏转角），出口侧 3 排（30°）；同排

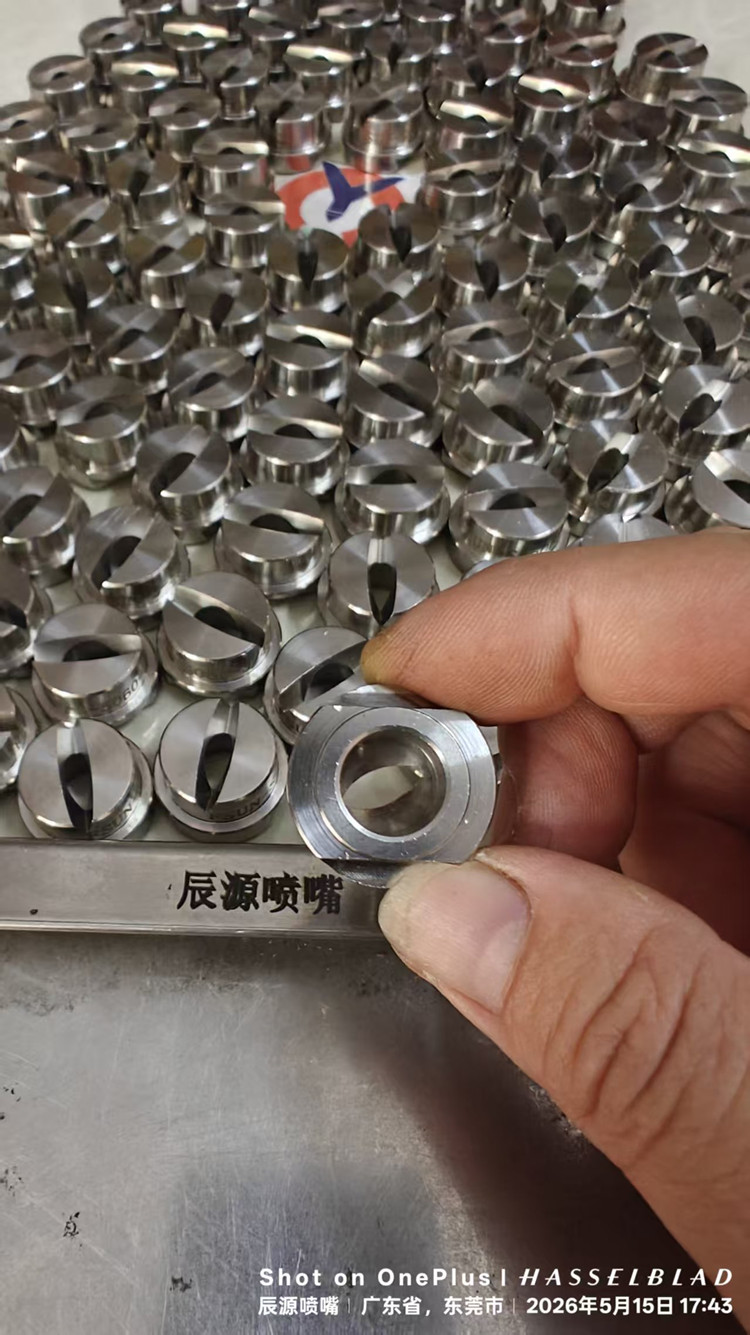

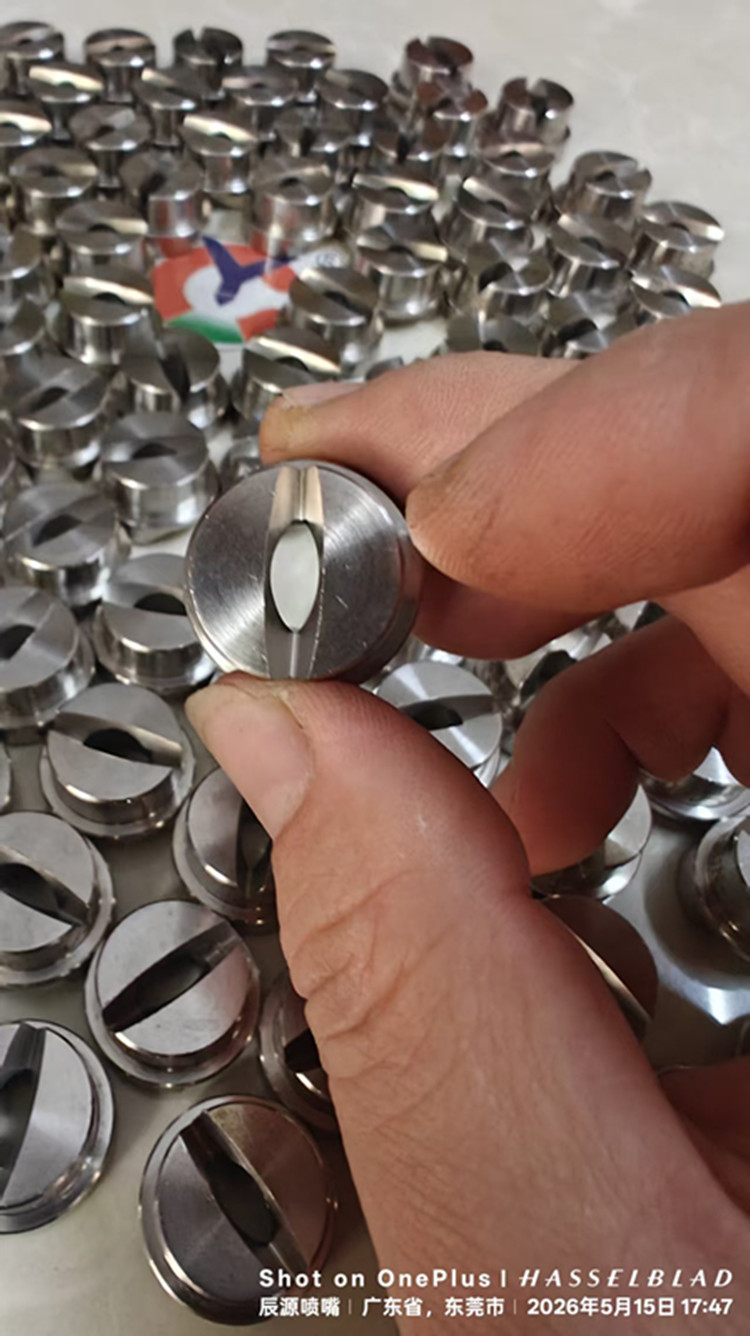

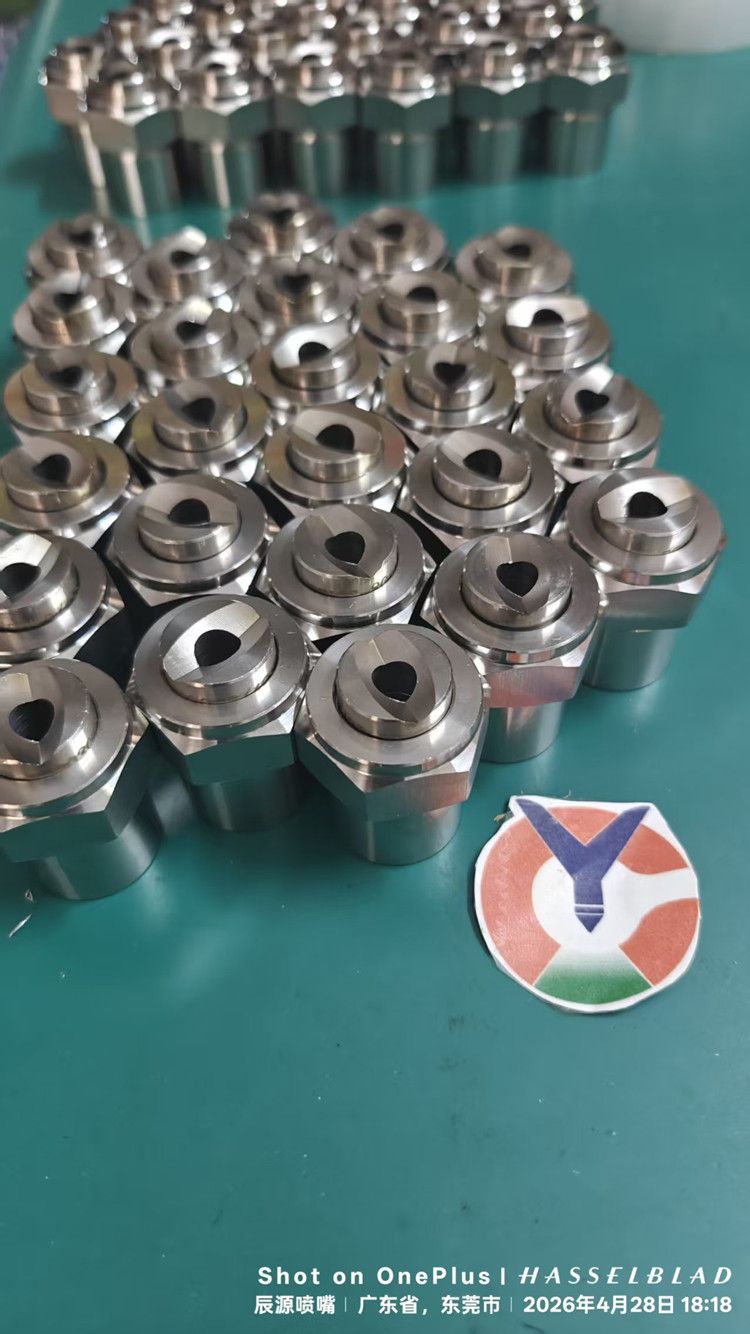

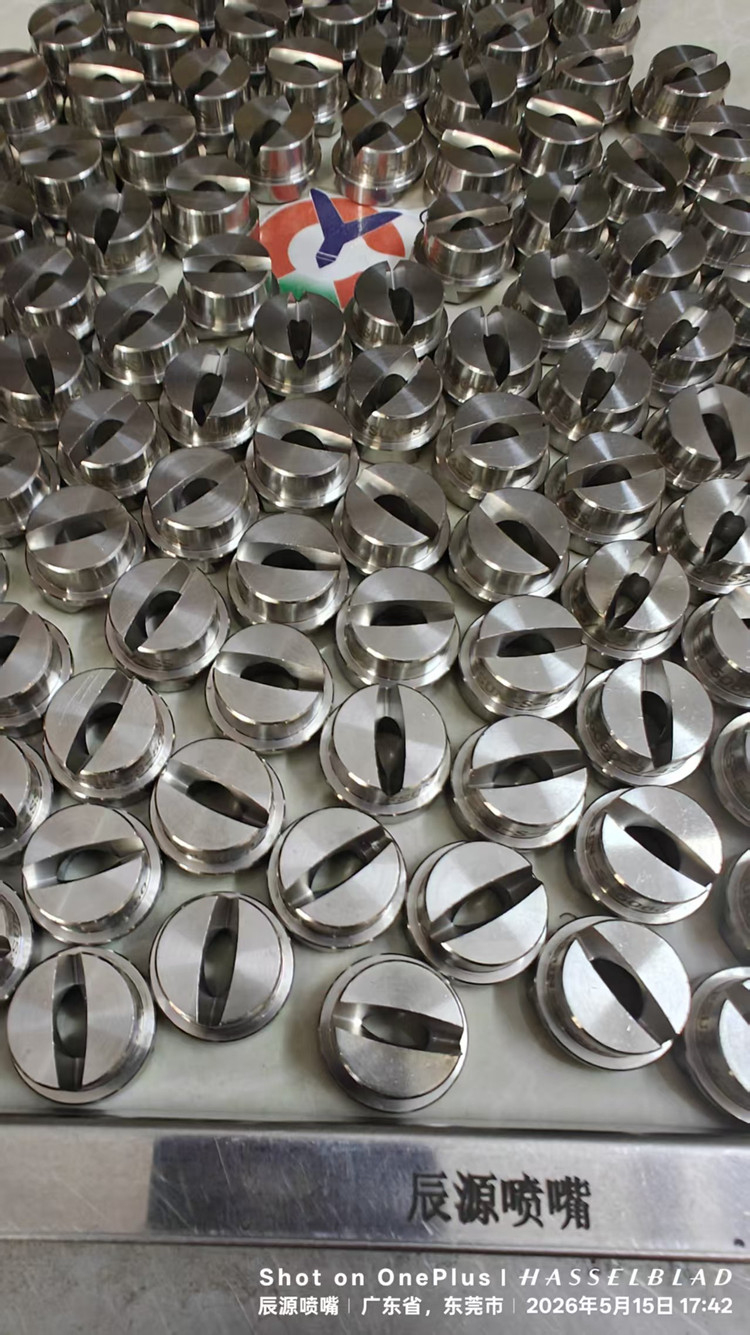

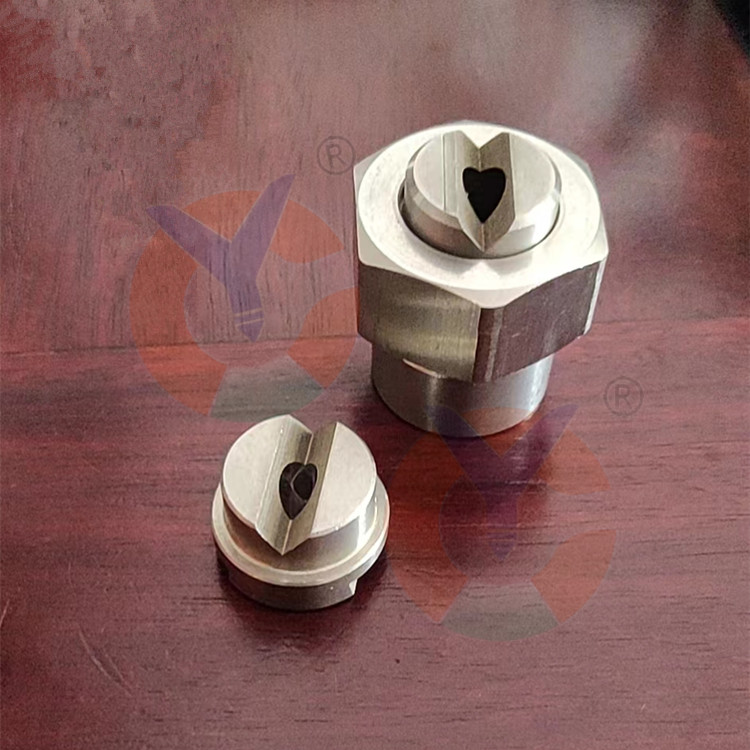

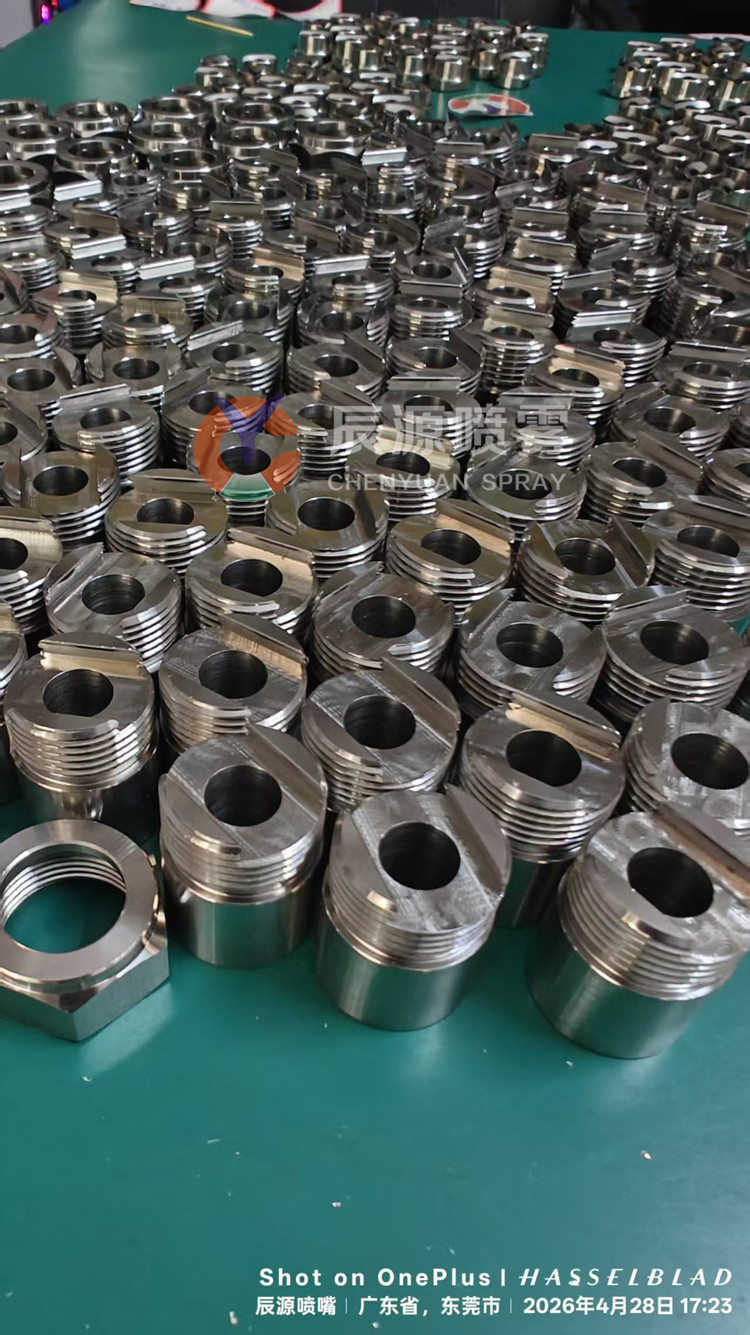

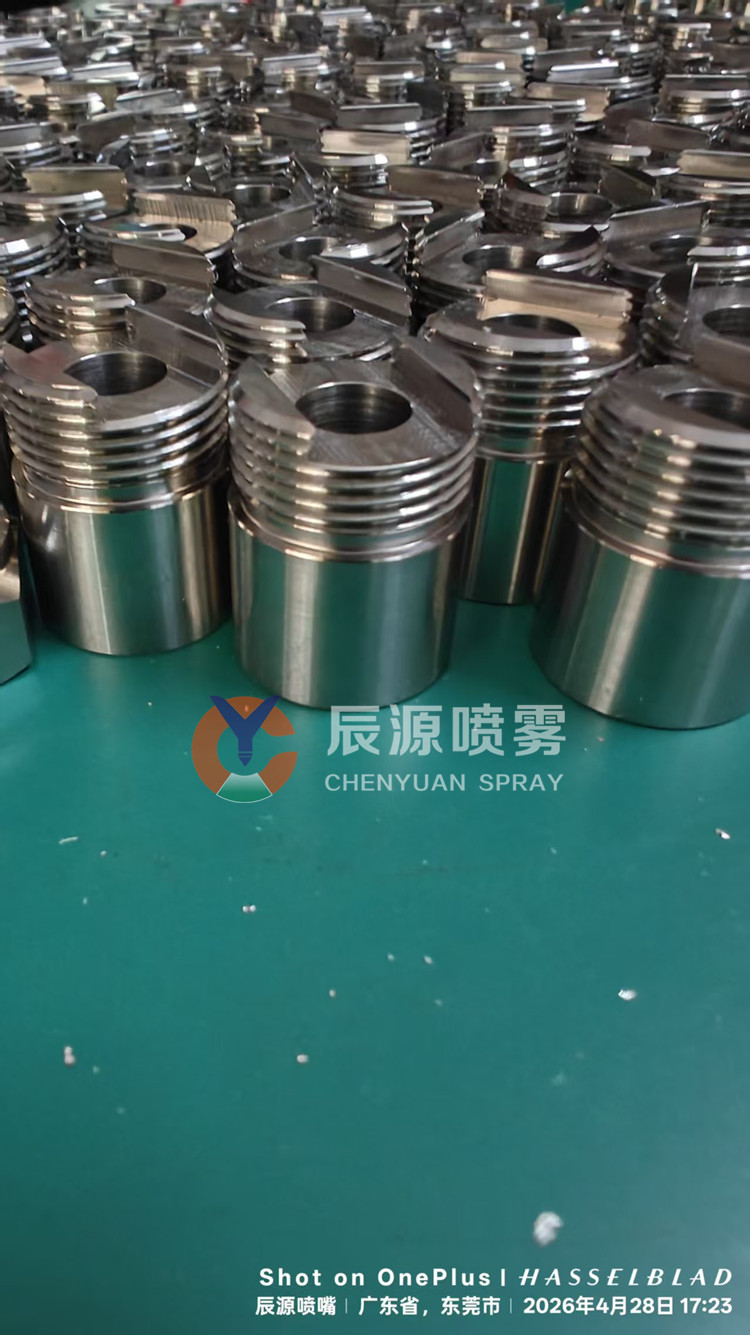

间距 70–90mm，排间错半间距，避免干涉。 工况参数： 介质：乳化液 / 冷却水，压力 0.3–1.0MPa 温度：≤80℃ 材质：不锈钢 / 黄铜，耐磨抗腐 喷射角：45°/60°，倾斜角 15°–20° 二、辰源燕尾槽喷嘴使用工艺要点 冷却分区控制 进口侧：水量占 14%–17%，预冷减温 出口侧：水量占 83%–86%，强化冷却，控轧辊热凸度，辊温≤70℃、辊温差≤5℃。 压力与流量匹配 低压大流量：0.3–0.6MPa，扇形覆盖宽，适合粗轧 中压精准：0.6–1.0MPa，穿透力强，适合精轧 单喷嘴流量：2–8L/min，按辊宽与轧制速度调整。 维护与防堵 过滤：前端设 50–100μm 过滤器，防氧化铁皮、杂质进入 清理：每班吹扫 / 拆卸清洗；燕尾槽与流道用软刷疏通，禁用硬器刮伤 更换：磨损 / 堵塞严重时直接换喷嘴头，5 分钟内完成。 三、核心优点 安装定位精准，更换高效 燕尾槽自对位防转，安装即准，无角度偏差 模块化设计，仅换喷嘴头，无需拆管，停机时间缩短 80%+。 喷淋均匀，冷却效果好 扇形射流呈抛物线分布，全辊面覆盖无盲区 多排错位 + 固定偏转角，射流不干涉，换热效率高，辊温与凸度稳定。 抗堵塞强，寿命长 大通道 + 流线型设计，不易积垢堵孔，无堵塞率 95%+ 耐磨材质，耐冲击腐蚀，寿命比普通喷嘴长 2–3 倍。 节能降耗，成本低 精准冷却，用水量减少 30%+ 维护简单、备件通用，综合运维成本降 40%+。 适配性广 流量 / 喷射角可选多，适配粗轧、精轧、平整机等不同机架 可用于除鳞、清洗、润滑等多工况。 四、常见型号与选型 664/665 系列（莱克勒）：标准燕尾扇形，45°/60°，流量 2–6L/min，精轧常用。 PZ 系列：国产通用，适配连轧机润滑冷却，抗堵性强。 选型要点：按轧制力、辊宽、速度定流量 / 压力；按冷却区域定偏转角 / 排布。 以下是我司产品图片
